Cải tạo và nâng cấp hệ thống tự động hóa cho dây chuyền cán thép cây nhà máy thép Tuyên Quang (TQIS)

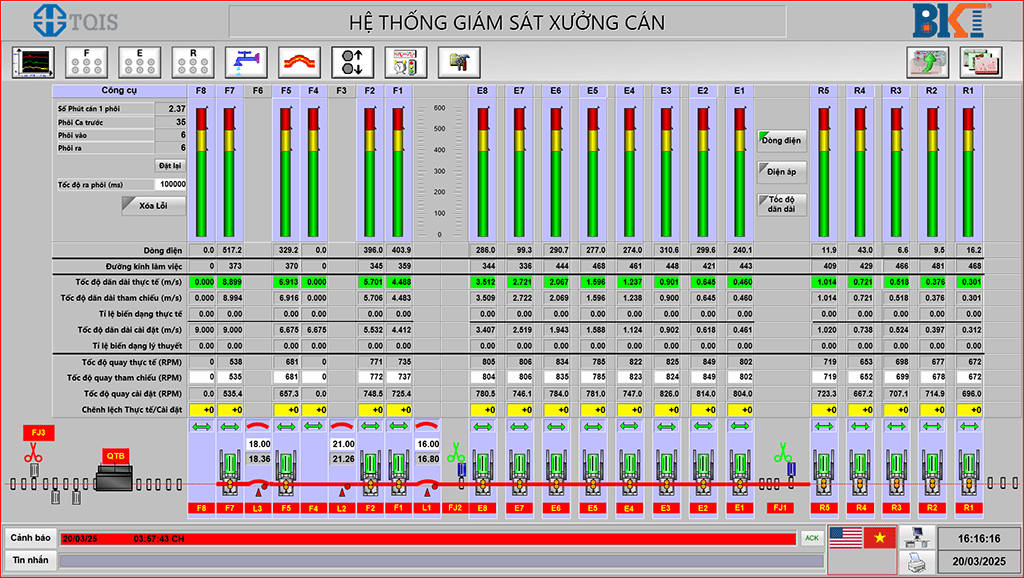

Phần mềm SCADA điều khiển giám sát dây chuyền cán thép |
Hệ thống điều khiển được nâng cấp lên dòng PLC S7-400 và sử dụng mạng truyền thông Profibus đến các bộ điều khiển Simoreg, mạng truyền thông MPI để truyền thông trao đổi dữ liệu dữ các PLC, mạng truyền thông Profinet dùng để truyền thông dữ liệu với các HMI và WinCC.
|

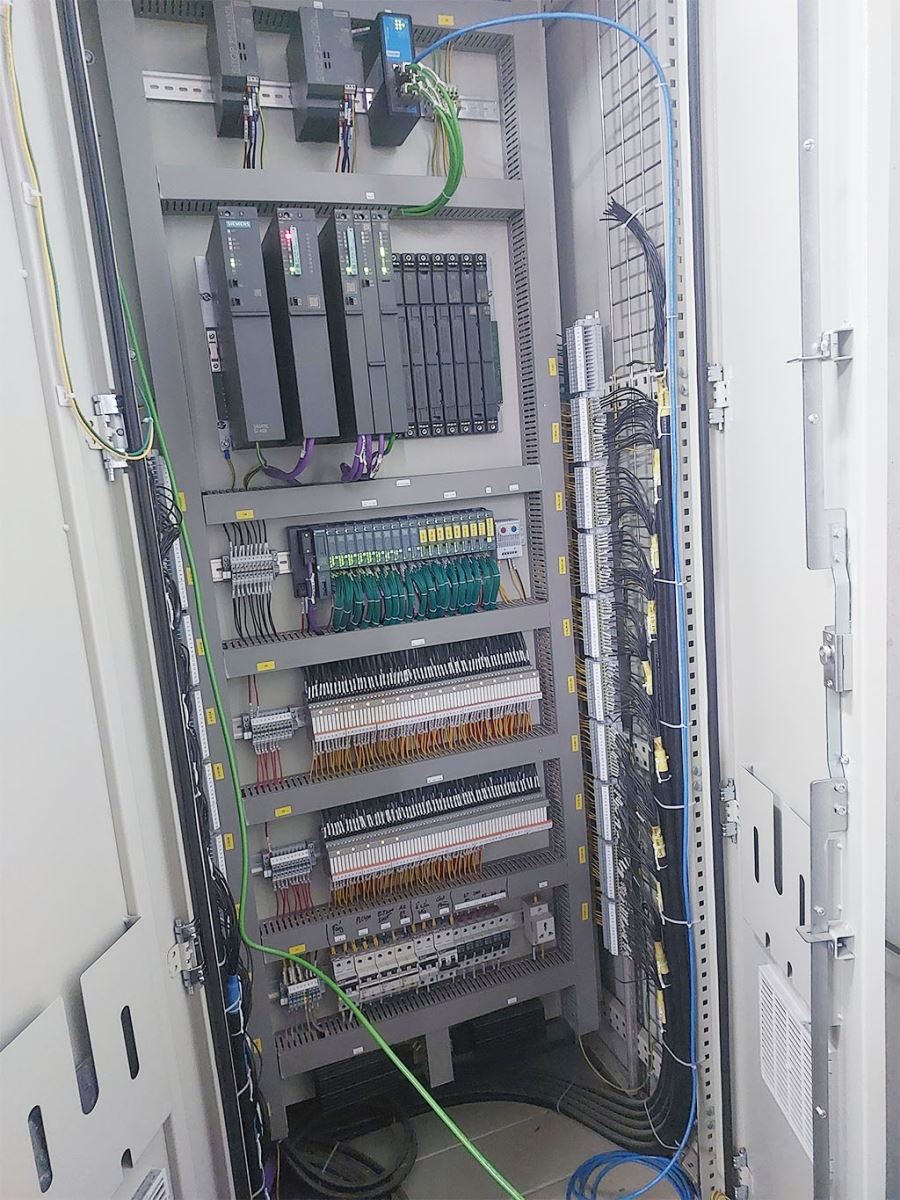

Tủ điện PLC S7-400 điều khiển toàn bộ dây chuyền cán |

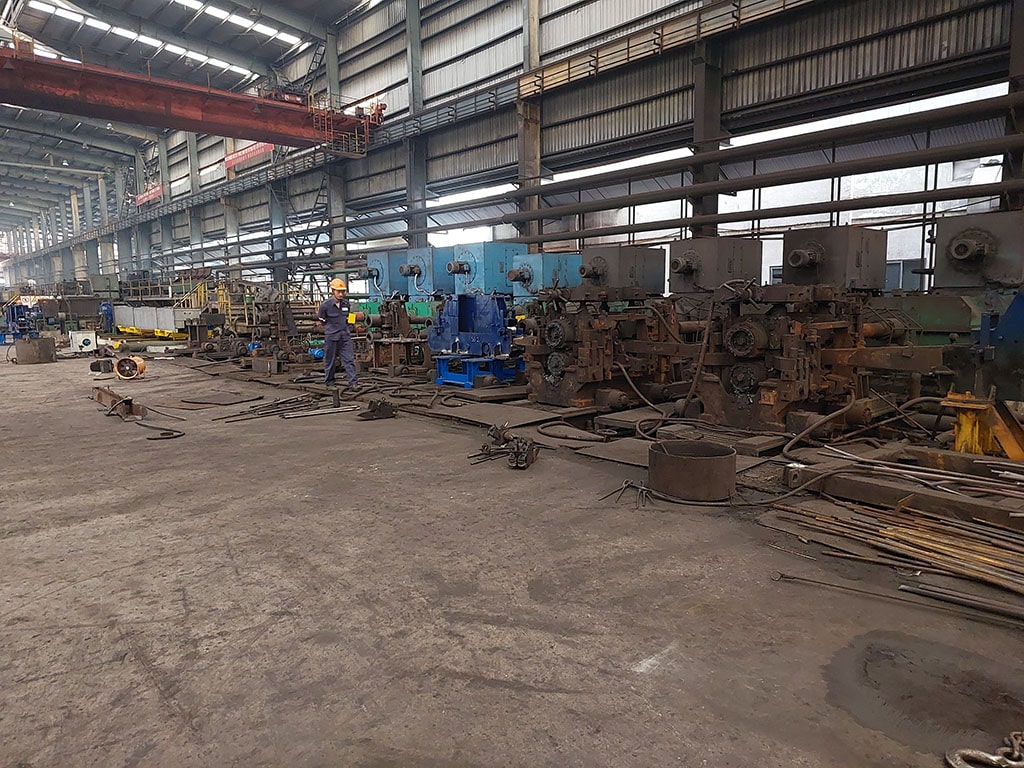

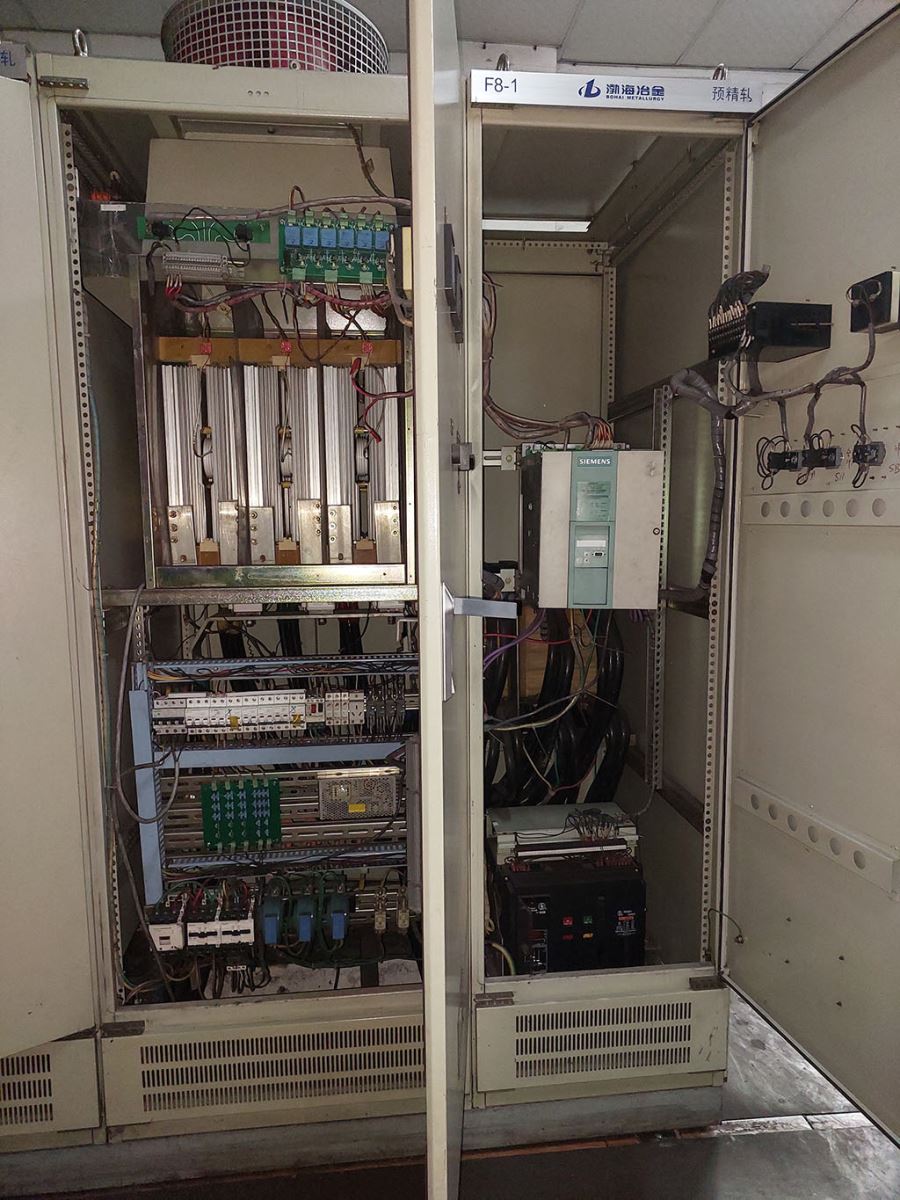

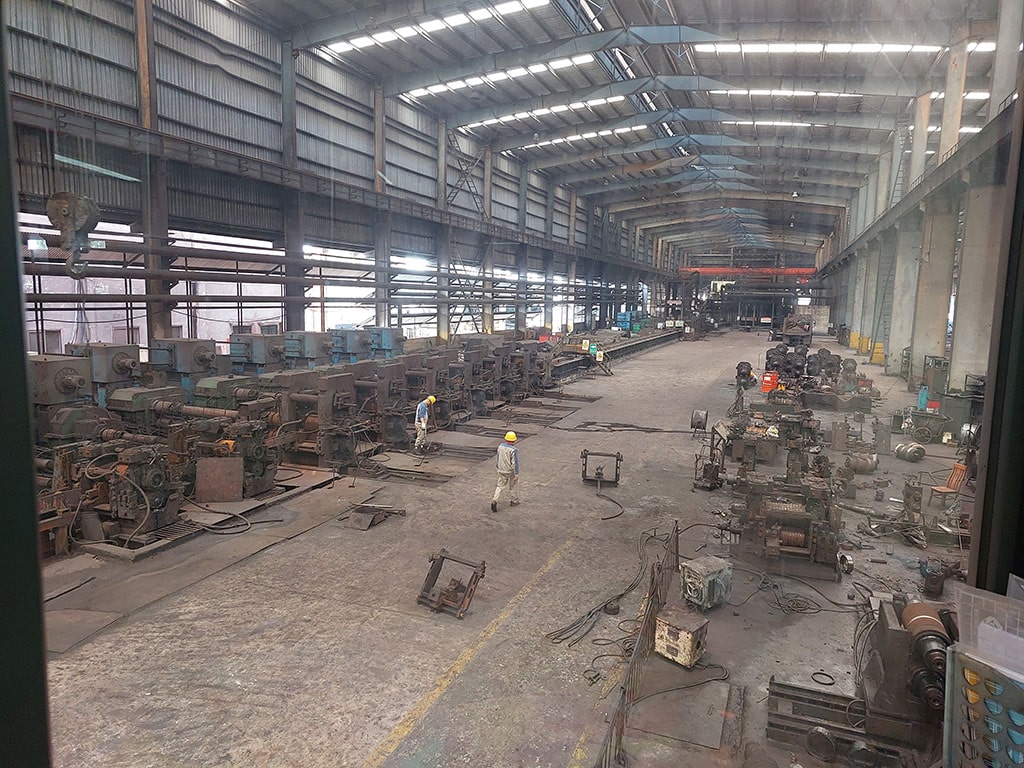

Các động cơ cán thô, cán trung, cán tinh được điều khiển bởi các bộ điều khiển Simore
|
|

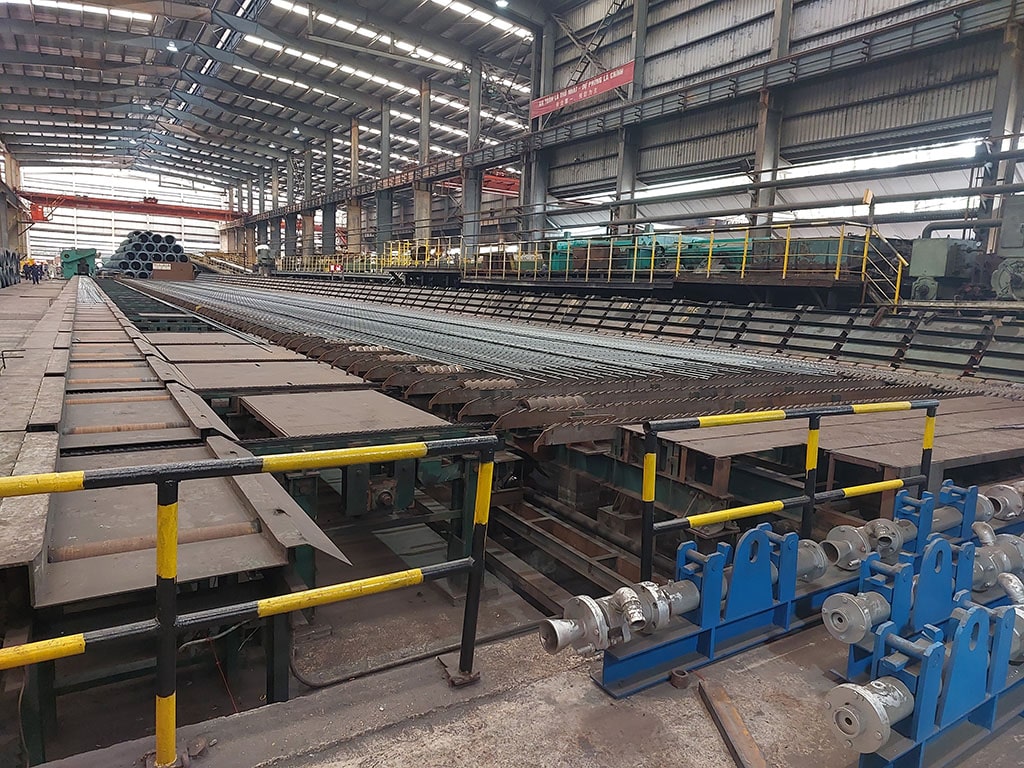

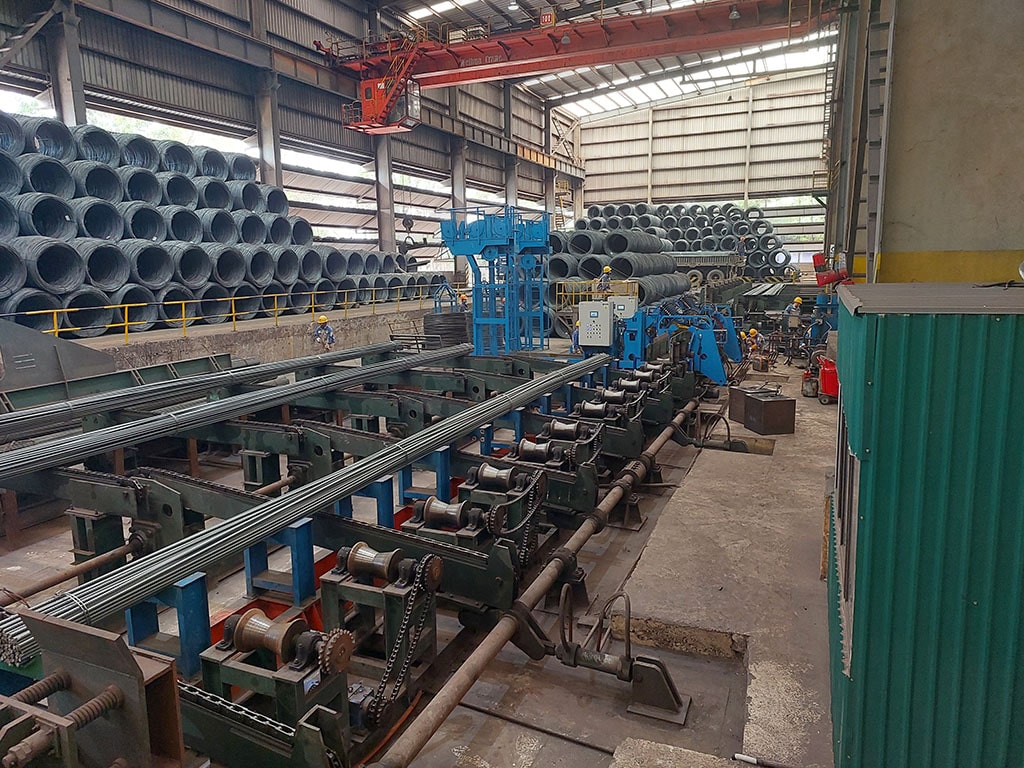

Dây chuyền cán sau khi cải tạo đã cán được các loại sản phẩm thép cây như D10, D14, D16, D18, D20, D22 và các sản phẩm này đều đạt chất lượng cao,
|
|
|
|
Video cán sản phẩm |
